CBR1000RR '06 (国内仕様)ウインカーリレー交換 VOL.2

CBR1000RR(国内仕様)’06 ウインカーリレー交換 VOL.2

少し間が空いてしまいましたが続きになります(・∀・)

VOL.1 はこちら

http://posh-faith.blogspot.jp/2014/08/cbr1000rr-06-vol1.html

前回メインのウインカーリレーを交換しましたので

今回はサブリレー(ハザード用ウインカーリレー)の交換です、

左側アンダーカウルを取り外します。

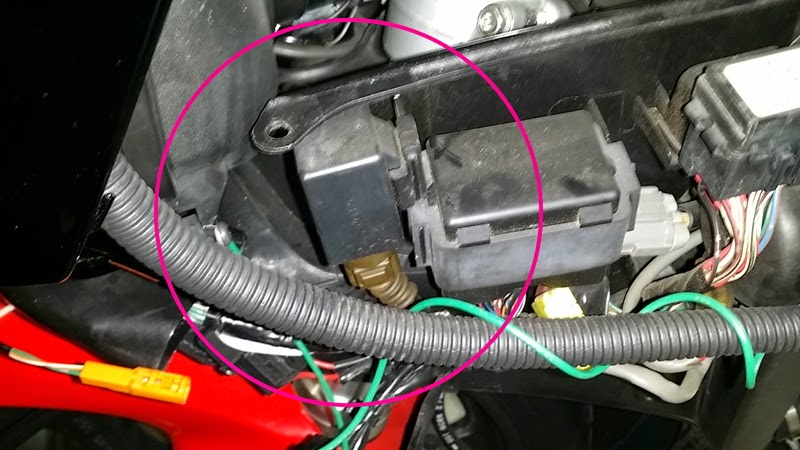

ここに純正のサブリレーがありますので






交換します(・∀・)♪

純正は4Pカプラー・付属のウインカーリレーは3Pカプラーですので

変換カプラーを介して接続します。













ここで補足

ホンダ車の一部の車両についているこの ハザード保持機能

車体の取扱い説明書にも説明があるのですが

バイクを路肩等に停車して、後続車にバイクを存在を知らせる場合に

ハザードランプを点灯させますよね??


何らかの理由でバイクから離れる時に、当然バイクのメインスイッチを切って

キーを抜きます。


すると車体の電源が切れるので、ハザードランプも消えるのが普通・・・・

で・す・が!!

このハザード保持機能が付いている車体は ハザードスイッチをONにしたままだと

メインスイッチを切ってもハザードランプがそのまま点灯するのです!!

※使いすぎるとバッテリーあがり起こすので注意ですね

この機能ハザードスイッチ切っちゃうと消えますけどね、

もう一度作動させたければ

メインスイッチを再度ONにする必要があります。

残念ながらウインカーリレーの構造上、この機能が使えなくなってしまうのです。

前回記載しなかったメインのウインカーリレーのアース線は

ここのアース線が集中している所に接続します。


ウインカーを接続して動作確認を行い終了です。

次回はウインカー交換編です、では(´ω`)ノ
