ちょっと更新が滞ってしまいました。
が、作業は着々と進んでおります。
という訳で、
フルオーバーホールを進行してました。
今回ボアアップ作業とは関係の無い部分となりますので割愛します。
またの機会にでも腰下のオーバーホールネタはアップしたいと思います。
一気に作業を進めていきます！
リングの合口を測定します。
測定はサービスマニュアル記載の高さで測定します。
合口が狭い場合は、エンジンが温まって来たときに、熱膨張でリングが歪みシリンダーブロックを損傷します。
逆に広すぎると圧縮圧力が逃げてしまい、出力が低下してしまいます。
狭い場合は、オイルストンなどを使い、リングの合口を広げます。
出力の要となる寸法ですので、キッチリと合わせてください。
それではお待ちかねのピストンの組み付けを行います。
最初にピストンピンサークリップを片方にだけセットしておきます。
セットする前にピストンピンが通るのを確認してください。
片方は通るが片方は通らない という事もあります。
その場合は、通らない方へサークリップを予めセットしてしまいます。

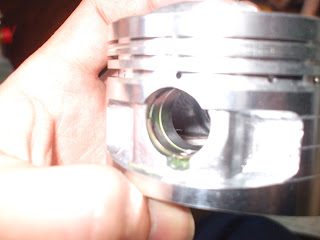

サークリップは合口をピストン本体の合口と１８０°ずらすようにセットしてください。
画像ではまだ１８０°までずらせてません。
そして、サークリップをピストンに切ってある溝へ確実にセットしてください。
セットされていないと最悪サークリップが外れてシリンダーへ致命的なダメージを及ぼします。
サークリップがセットし終わったら、オイルリング・ピストンリングをピストンへセットします。
ここまで、エンジンにピストンを組み付ける前に事前に行っておくと、
作業がずっと楽になります。
コンロッドとピストンをつないでしまってから上記作業を行おうとすると、やりにくい姿勢を長時間取らないといけないですし
サークリップを飛ばして、あわやクランクケースの中へ・・・・なんてマイナートラブルを起こすリスクも増えます。
リスクは極力減らすように心がけて作業しましょう。
この際、画像では１・４番を上死点として撮影してますが、２・３番のピストンと組み付ける際はクランクシャフトをゆっくり廻し、
先に組み付けた１・４番ピストンがクランクケースと干渉しないように注意して
クランキングさせて２・３番の上死点をだしてピストンを組み付けてください。
ここまで来ればあとはシリンダーブロックを組み付けてヘッドを組み付け
と
先が見えてきます。あと少しです！
ピストン組み付けで集中力を使ったので、ちょっと休憩します。
休憩しながら再度リングのセット向き、合口方向のずらしの確認、
サークリップの組み付け確認などを行いましょう。
納得いくまでしつこく確認します。ここでの組み付け不良は、即ブローとなりますので入念に確認します。
つづきはまた今度
